Blender
- Blender è un programma di animazione 3d che contiene un potentissimo modellatore solido per creare gli oggetti da animare.
- Dato che il suo scopo è prevalentemente di creare un oggetto estetico piuttosto che tecnico, l'attenzione alle misure degli oggetti non è alta.
- Peraltro il sistema è ricchissimo di strumenti per creare forme anche molto complesse
- A differenza di FreeCAD dove si lavora prevalentemente sui componenti geometrici di una forma, qui si tende a lavorare sulla superficie (mesh) che la racchiude, anche deformandola o elaborandola.
Blender
- Sebbene la superficie sia magari creata a partire da un solido regolare, ben presto il solido viene abbandonato e con esso le sue misure.

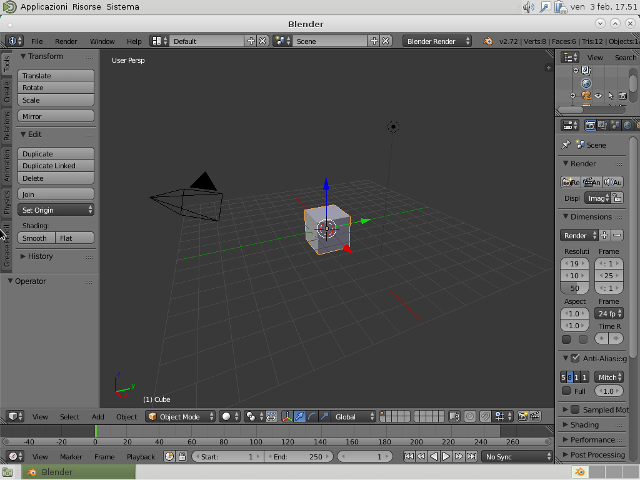

La videata principale
- La videata principale di Blender è decisamente complicata.
- In alto abbiamo la barra dei menù con una serie di tendine per la gestione della visualizzazione
- A sinistra abbiamo un pannello con delle etichette che ci consentirà di selezionare gli strumenti da usare
- A desta troviamo il pannello che comanda le caratteristiche degli oggetti e delle viste
- In basso una barra con un secondo menù ed altre opzioni sul modo di lavoro e sulla visualizzazione, con sotto la barra di comando dell'animazione
La videata principale
- Al centro troviamo la scena, con un cubo già creato, gli assi, la telecamera ed una lampada
Il pannello destro e le unità di misura
- Nella parte alta del pannello destro c'è la struttura della scena
- A differenza di FreeCAD, qui la struttura non contiene solo gli oggetti visualizzati, ma anche la camera e le luci.
- Naturalmente potremo usare questa struttura per selezionare gli elementi da editare.
- Sotto troviamo una serie di icone che ci danno l'accesso ad una serie di parametri diversi. Inizialmente sono impostati i parametri della camera (o del renderer).
Il pannello destro e le unità di misura

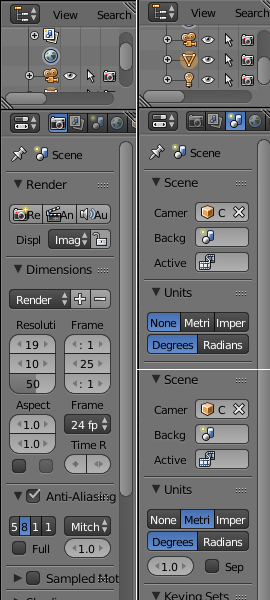

- Selezioneremo l'icona della scena e ci compariranno le unità di misura.
- Selezioneremo Metric e ci comparirà il fattore di scala, impostato ad 1mm per unità
- Attenzione che qui, a differenza che in FreeCAD, dovremo usare il punto (.) per i decimali, invece della virgola (,).

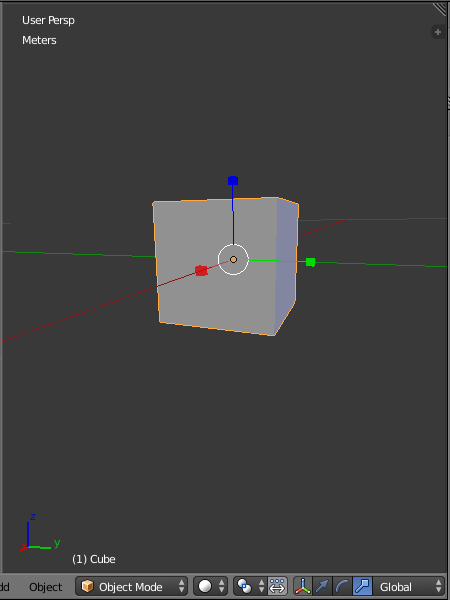

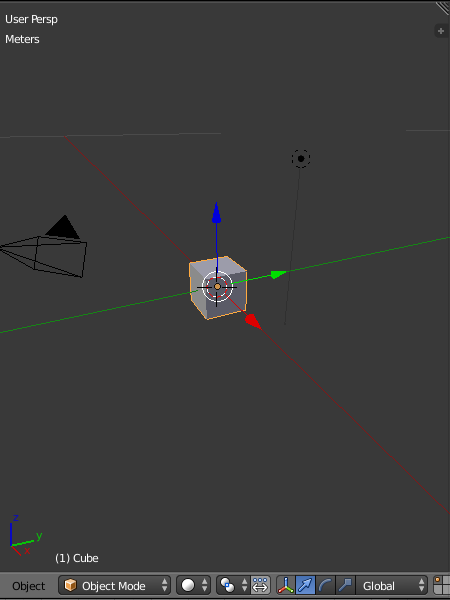

Anatomia della Vista
- Nella parte centrale dello schermo c'è la scena.
- Notiamo la camera, che è la piramide al centro a sinistra
- Vediamo poi l'oggetto, che per default è un cubo
- Vediamo gli assi, che partono dal cdentro dell'oggetto
- Il cerchio tratteggiato attorno all'origine indica il vertice di riferimento dell'oggetto
- Il puntino nero racchiuso in un cerchio sopra l'oggetto, spostato lungo l'asse X è la lampada che illuminerà la scena
Anatomia della Vista
- In alto a sinistra troviamo alcune informazioni sulla vista
- In basso a sinistra troviamo i versori degli assi, per capire come siamo orientati
- In alto a destra l'angolo consente di spostare o duplicare la vista nella finestra di Blender
- Per finire il piccolo segno + in alto sul lato destro consente di aprire il pannello con le caratteristiche dell'oggetto selezionato.
Navigazione nella vista
- Per prima cosa occorre notare che la vista è in prospettiva e non in assonometria.
- Spostamenti e rotazioni avvengono muovendo il punto di vista e la sua direzione.
- Se trasciniamo il cursore tenendo premuta la rotella del mouse cambiamo l'inclinazione del punto di vista, spostandolo nel contempo per mantenere il punto al centro dello schermo fisso
- Se trasciniamo tenendo premuta sia la rotella del mouse sia il tasto maiuscole, spostiamo il punto di vista senza cambiare l'inclinazione.
Navigazione nella vista
- Per finire, ruotando la rotellina del mouse avviciniamo o allontaniamo il punto di vista rispetto al centro dello schermo.
- Nel menù View in basso troviamo poi le viste standard oltre a View All e View Selected per portare nellla finestra i nostri oggetti.
Spostamento e deformazione dell'oggetto
- Per spostare o ridimensionare l'oggetto selezionato useremo sempre il tasto destro del mouse
- Se trasciniamo l'oggetto, ad esempio prendendolo dal centro, lo spostiamo su un piano perpendicolare al nostro raggio visivo
- Se ad esempio volessimo quindi spostarlo lungo l'asse Z dovremo scegliere una vista dal davanti o dal lato.
- L'oggetto rimane attaccato al mouse anche quando rilasciamo il bottone. Per fermarlo dobbiamo premere il tasto sinistro. Se ripremiamo il destro l'oggetto tornerà alla posizione precedente.

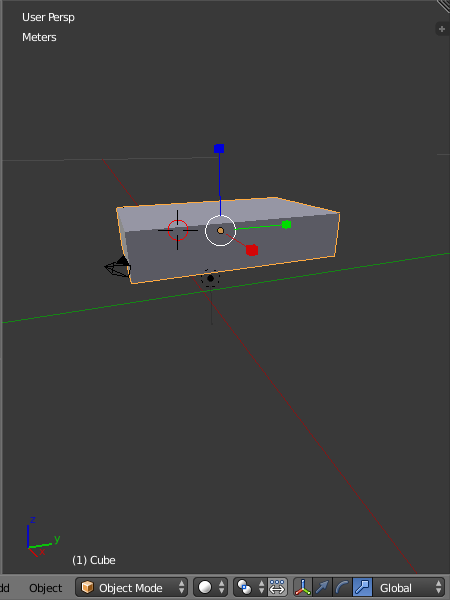

Spostamento e deformazione dell'oggetto
- Al centro dell'oggetto compaiono tre assi con dei quadratini al posto delle frecce. Se trasciniamo questi quadratini con il tasto sinistro del mouse, possiamo cambiare singole le dimensioni dell'oggetto.
Dimensioni dell'oggetto
- Se estraiamo il pannello dal lato della vista tramite il piccolo + indicato precedentemente, otteniamo le caratteristiche del nostro cubo
- Dato che abbiamo impostato le unità di misura metriche, tutte le misure in questo pannello sono in mm o cm o m.
- Possiamo a questo punto inserire misure precise per il nostro oggetto (il cubo in questo caso)

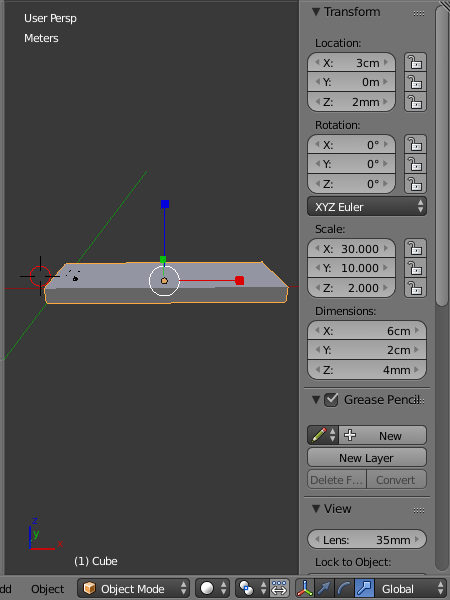

Dimensioni dell'oggetto
- In questo esempio ho impostato:
- larghezza 60mm
- lunghezza 20mm
- spessore 4mm
- Siccome voglio il centro del lato sinistro nell'origine, ho impostato anche
- posizione X 30mm
- posizione Z 2mm
Creazione di solidi

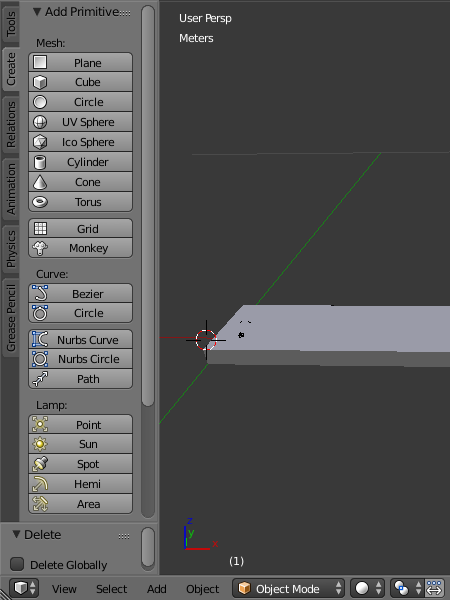

- Per aggiungere nuovi solidi dovremo cliccare sull'etichetta Create a sinistra nello schermo
- Troviamo i principali solidi di cui possiamo avere necessità
- Troviamo anche una serie di curve che possiamo generare e modificare.
- Ci sono poi altri oggetti relativi alla scena come luci o altoparlanti

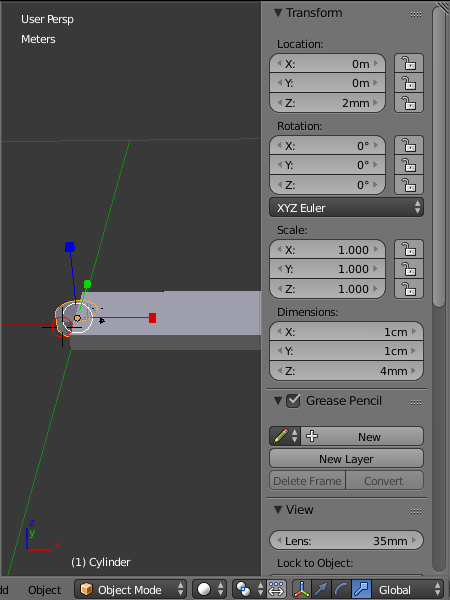

Aggiungiamo un cilindro
- Aggiungiamo un cilindro al nostro disegno
- Il cilindro probabilmente avrà un posizionamento ed una dimensione inadeguati.
- Apriamo il pannello delle dimensioni dal lato sinistro
- Posizioniamolo sulla sinistra della targhetta:
- X 0mm
- Y 0mm
- Z 2mm
Aggiungiamo un cilindro
- Dimensioniamo il nostro cilindro con:
- larghezza 10mm
- altezza 10mm
- spessore 4mm
Uniamo cilindro e targhetta

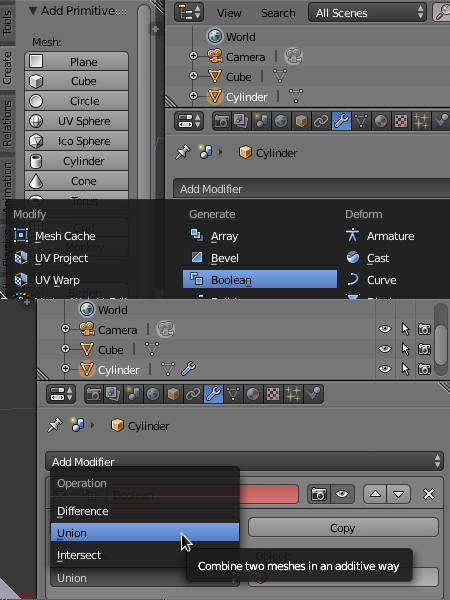

- Selezioniamo, nel pannello di sinistra l'icona della chiave inglese che corrisponde ai modificatori
- Apriamo la tendina Add Modifier e selezioniamo Boolean
- Notiamo che l'oggetto selezionato è il nuovo cilindro
- Nel pannellino delle operazioni booleane selezioniamo Union per fondere gli oggetti
- Dobbiamo selezionare l'unico altro oggetto che è la pacchetta (Cube)
- Non ci resta che cliccare su Apply per creare la forma composta.
Uniamo cilindro e targhetta
- A questo punto la placchetta non ci serve più perché ne è stata fatta una copia aggiunta al cilindro, quindi la possiamo anche cancellare
Aggiungiamo un nuovo colindro
- Aggiungiamo un secondo cilindro per creare il foro del portachiavi
- Questa volta le dimensioni saranno:
- larghezza 5mm
- altezza 5mm
- spessore 4mm

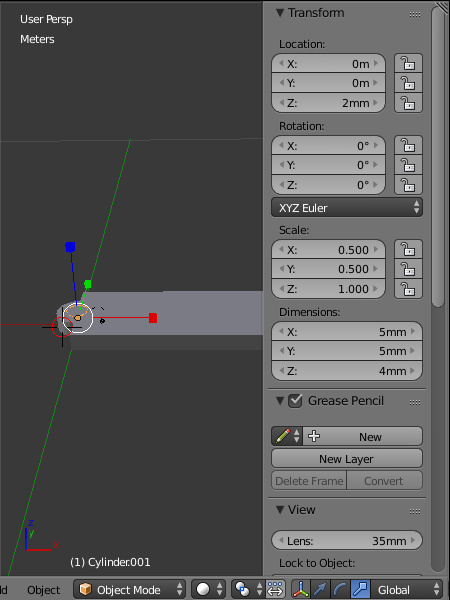

Aggiungiamo un nuovo colindro
- Il posizionamento sarà:
- X 0mm
- Y 0mm
- Z 2mm
Creiamo il foro
- Ora dobbiamo sottrarre il foro dalla placchetta
- Prima di fare questo, rinominiamo gli oggetti in modo da avere nomi significativi.
- Per fare questo basta fare doppio click sul nome dell'oggetto nel modello, nel pannello di sinistra e sovrascrivere il nome di default.
- Questa volta dovremo selezionare la placchetta nel modello perché l'ordine degli operandi sarà importante.
- Selezioneremo ancora il modificatore booleano, ma questa volta sceglieremo Difference

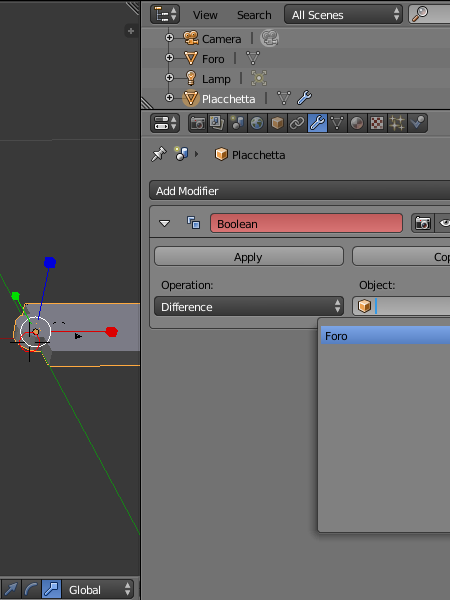

Creiamo il foro
- Selezioneremo Foro tra gli oggetti disponibili (è l'unico)
- Faremo Apply e cancelleremo il foro, come prima.
Creiamo un testo
- Per aggiungere il testo andremo nel pannello Create sulla sinistra, lo faremo scorrere in alto e selezioneremo Text.
- Verrà inserita nel disegno una scritta Text enorme. Apriremo il solito pannello delle dimensioni e la correggeremo
- Imposteremo la posizione:
- X 3mm
- Y -7.5
- Z 5
Creiamo un testo
- Imposteremo poi le dimensioni:
- Larghezza 50mm
- Altezza 15mm

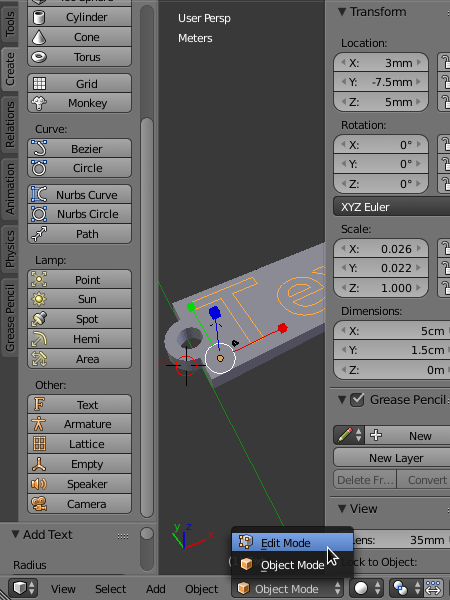

- Per finire di preparare la scritta dovremo selezionare dalla tendina in basso l' Edit Mode.
Modifichiamo il testo
- Una volta in Edit Mode selezioniamo nel pannello di destra lo strumento Text (la T)
- Di fianco all'ultima lettera del testo compare una barra bianca, che è il cursore.
- Possiamo cancellare il testo esistente e scrivere il nostro

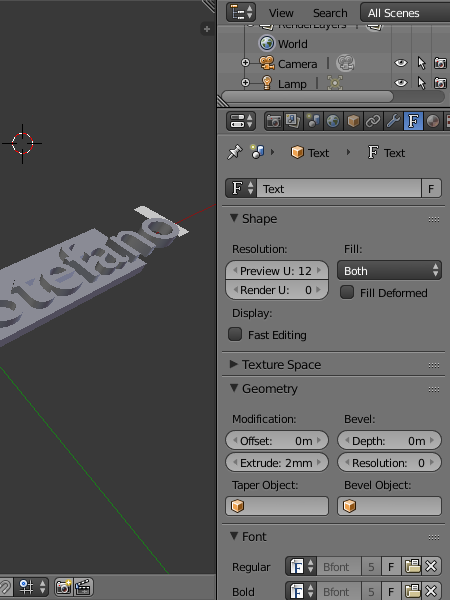

- A questo punto dovremo dare uno spessore al testo. Cambieremo il valore di Extrude portandolo a 2mm.

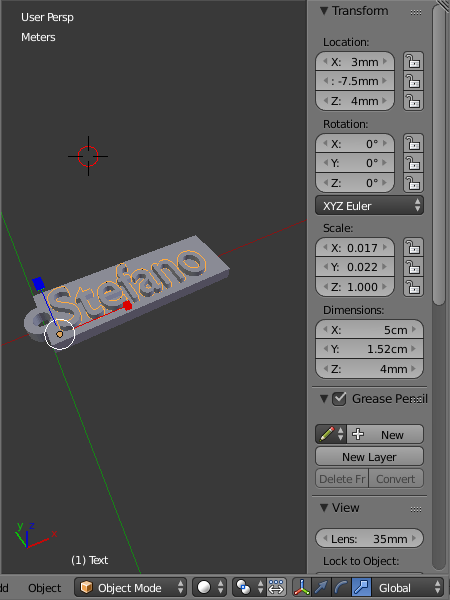

Sistemiamo le dimensioni
- Non ci rimarrà che cambiare le dimensioni.
- Imposteremo la posizione:
- X 3mm
- Y -7,5
- Z 4
Sistemiamo le dimensioni
- Imposteremo le dimensioni:
- Larghezza 50mm
- Altezza 15mm
- Spessore 4mm

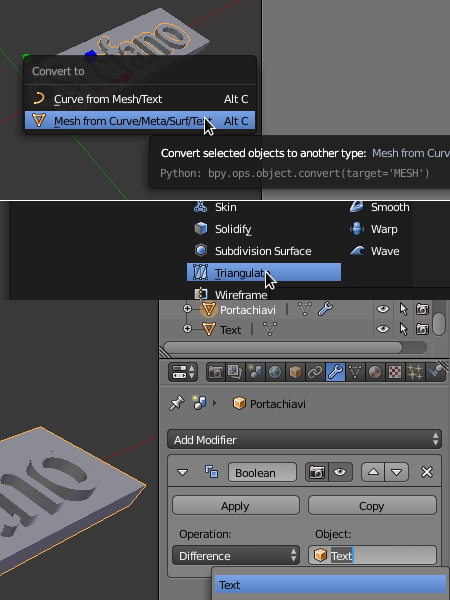

Sottraiamolo alla targhetta
- Per prima cosa la nostra scritta deve essere trasformata in una superficie.
- Per fare questo ci posizioneremo in Object Mode, selezioneremo il testo, premeremo i tast ALT e C e selezioneremo Mesh from Curve/Meta/Surface/text
- Ci accorgiamo della modifica perché ora nel modello troviamo un triangolino di fianco a Text.
- Ora dobbiamo trasformare il nostro portachiavi in una superficie, selezionandolo e usando il modificatore Triangulate.
Sottraiamolo alla targhetta
- Ora possiamo utilizzare il modificatore booleano Difference per scavare la scritta.
- Una volta cancellato il testo, il nostro portachiavi è finito.
